Запасные части к поршневым компрессорам типа NF (Чехия)

Перечень запасных частей
для поршневых холодильных компрессоров типа NF

№ п/п	Наименование	Фото
№ п/п	Наименование	Фото

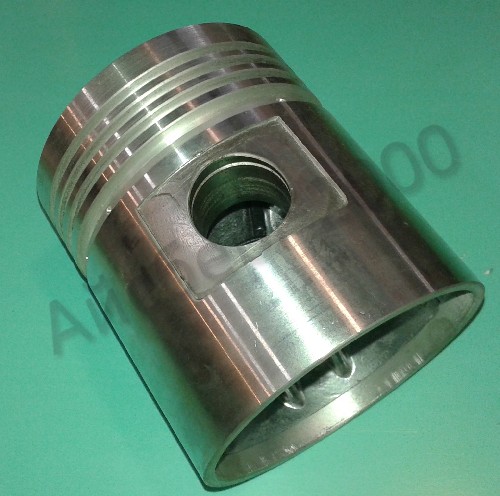

1	1/2 Поршень 2-7-02164-02

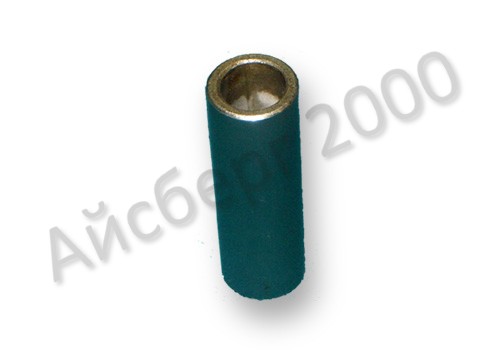

2	1/3 Палец поршневой, 4-3090-01
3	1/4 Кольцо поршневое маслосъёмное, 125 х 5,5 х 5
4	1/5 Кольцо поршневое компрессионное,125 х 4 х 5

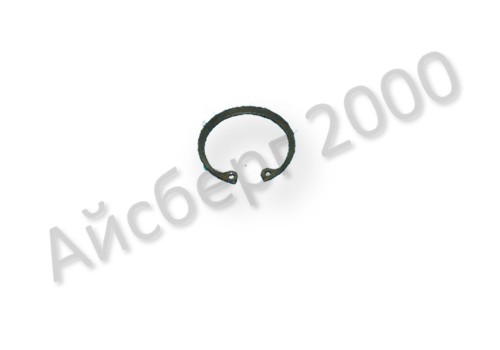

5	1/6 Кольцо предохранительное 35 х 1,5 (замок пальца)

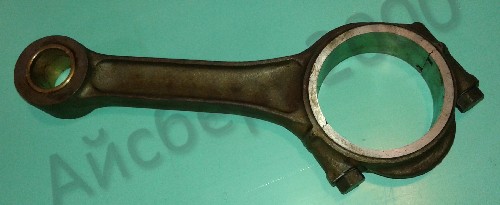

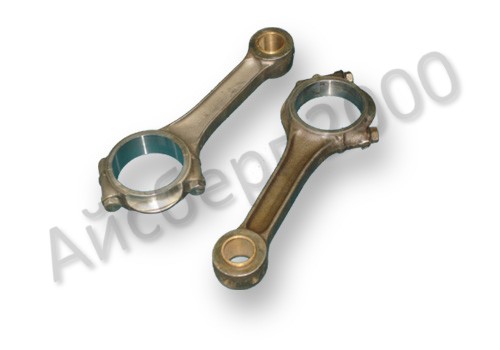

6	1/7-09 Шатун в сборе без вкладышей, NF-411, 611; 2СН9035-09
7	1/7-10 Шатун в сборе без вкладышей, NF-811; 2СН 9035-10

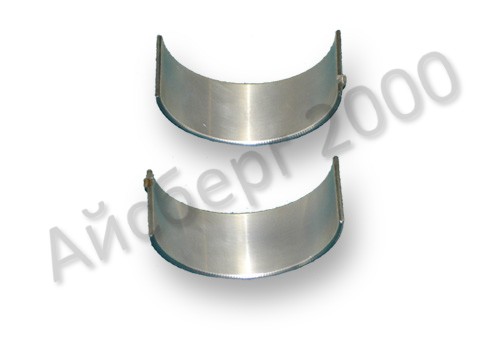

8	1/8-04 Вкладыши шатуна НФ411, 611 оригинал, 4-2353-04 (шейка вала d 85 мм) (пара)
9	1/8-08 Вкладыши шатуна, НФ411,611, 1 ремонт, 4-2353-08 (шейка вала d 84,75 мм) (пара)
10	1/8-09 Вкладыши шатуна НФ411, 611; 2 ремонт, 4-2353-09 (шейка вала d 84,5 мм) (пара)
11	1/8-05 Вкладыши шатуна 811 оригинал 4-2353-05 (шейка вала d 85 мм) (пара)
12	1/8-06 Вкладыши шатуна 811 I ремонт 4-2353-06 (шейка вала d 84,75 мм) (пара)
13	1/8-07 Вкладыши шатуна, 811 2 ремонт 4-2353-07 (шейка вала d 84,5 мм) (пара)

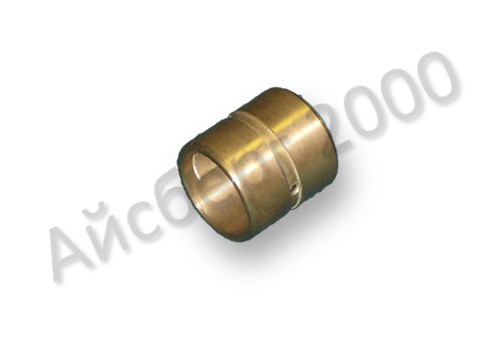

14	1/9 Бронзовая втулка шатуна, 4-2050-12

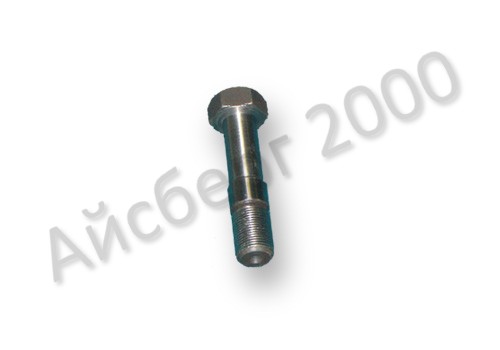

15	1/10 Болт шатунный 4-0270-07

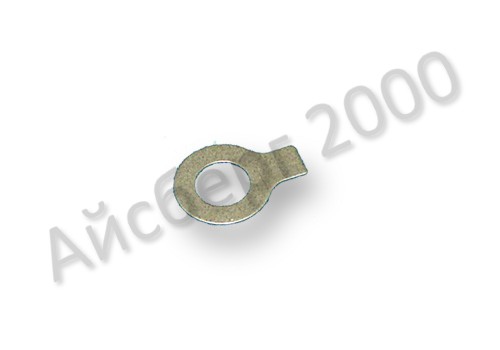

16	1/11 Прокладка предохранительная (шайба), 4-1012-00

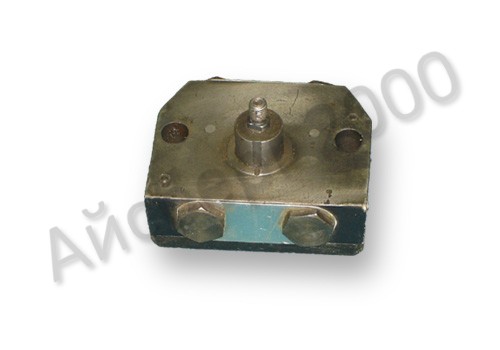

17	2/1 Маслонасос комплектный, ч.в.77062

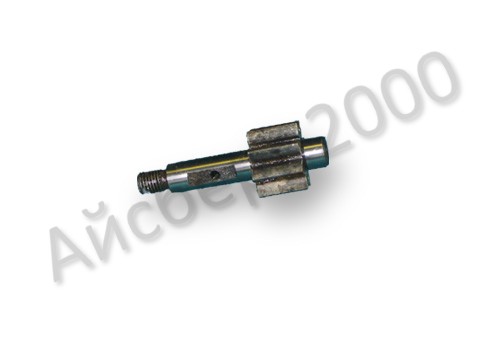

18	2/4 Шестерня маслонасоса ведущая, 4СН5612-04

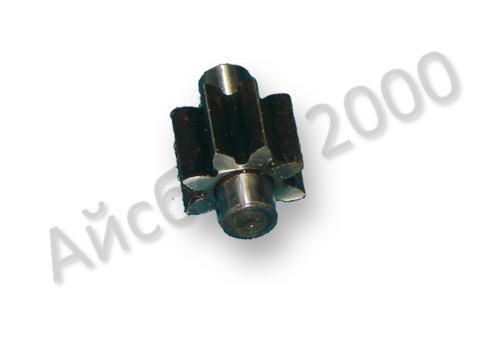

19	2/5 Ведомая шестерня маслонасоса, 3СН5621-05
20	2/7 Уплотнение маслонасоса, 4-4239-06

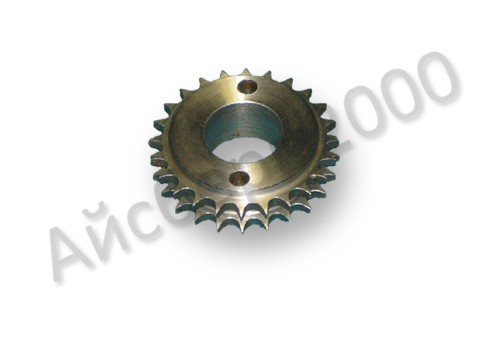

21	3/3 Колесо цепное ведущее, 3-3602-05

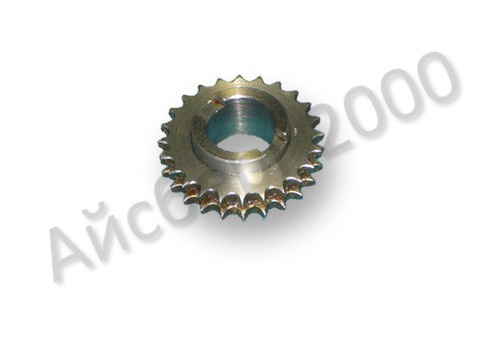

22	3/4 Колесо цепное ведомое, 3-3602-06

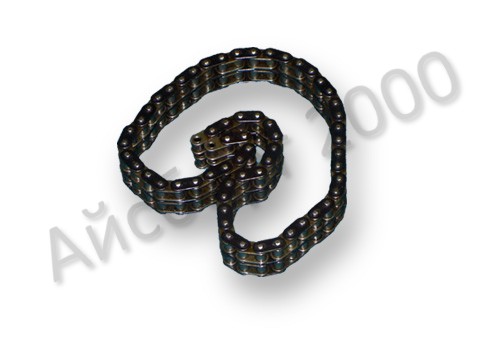

23	3/5 Цепь роликовая "Дуплекс", 3/8 х 580

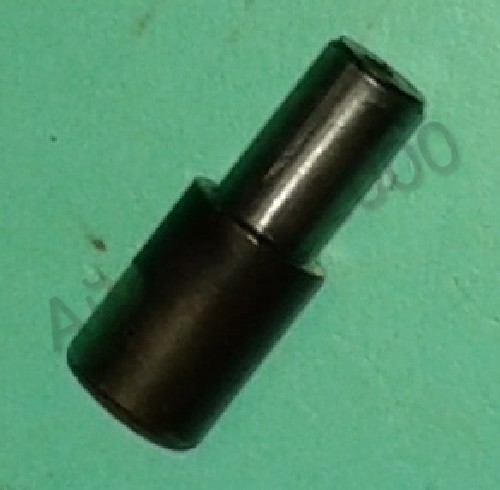

24	3/7 Штифт ведущего колеса, 4-3144-09

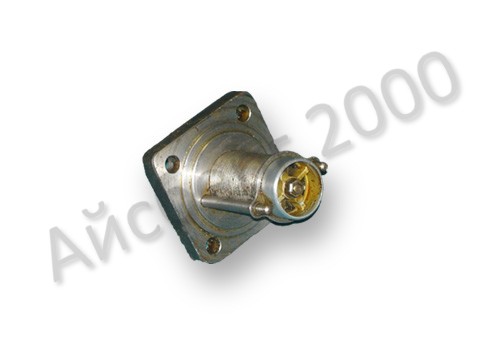

25	4/1 Фильтр щелевой, Ф403.332

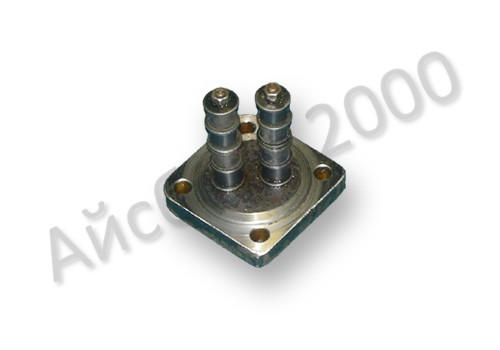

26	4/2 Фильтр магнитный, 3СН 9065-03

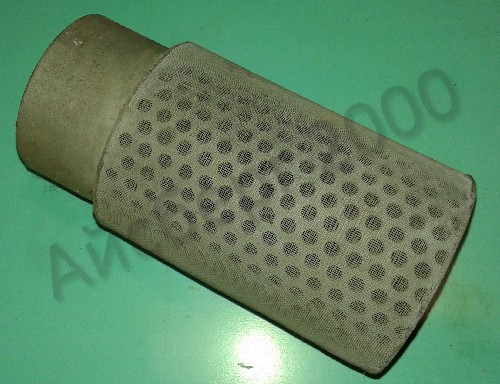

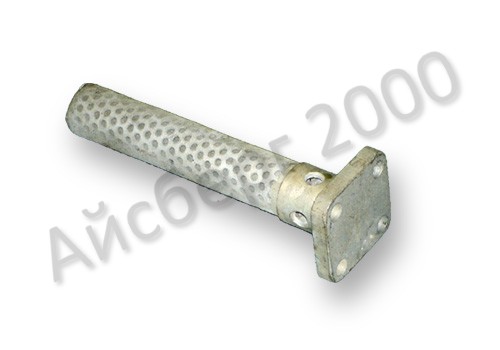

27	5/1-05 Фильтр на всасывание, NF411, 4-7-26135-05
28	5/1-04 Фильтр на всасывание, NF-611, 612, 4-7-261-35-04
29	5/1-23 Фильтр на всасывание, NF811, 812, 4CH 9055-23
30	5/2 Масляный фильтр на всасывание, 3-7-20326-00

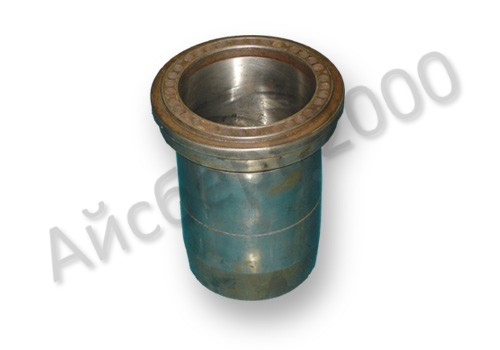

31	6/1 Гильза цилиндра, 2-7-02170-00

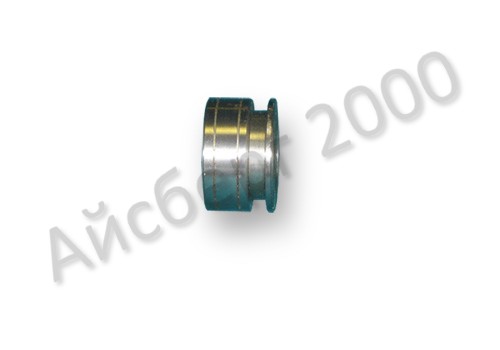

32	7/1 Поршень регулирующего устройства 4-7-02169
33	7/2 Обойма регулирующего устройства, 2СН 5850-00

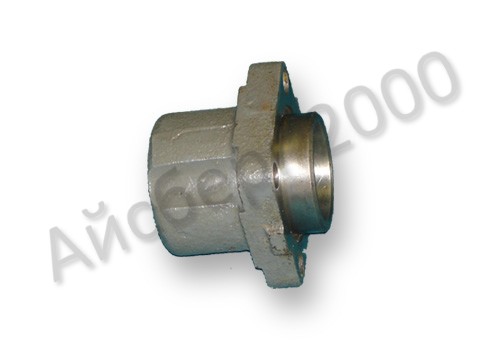

34	7/3 Цилиндр регулирующего устройства, 3-7-24866-00
35	7/4 Уплотнение, 4-7-03005-01
36	7/5 Пружина, 4-4500-65

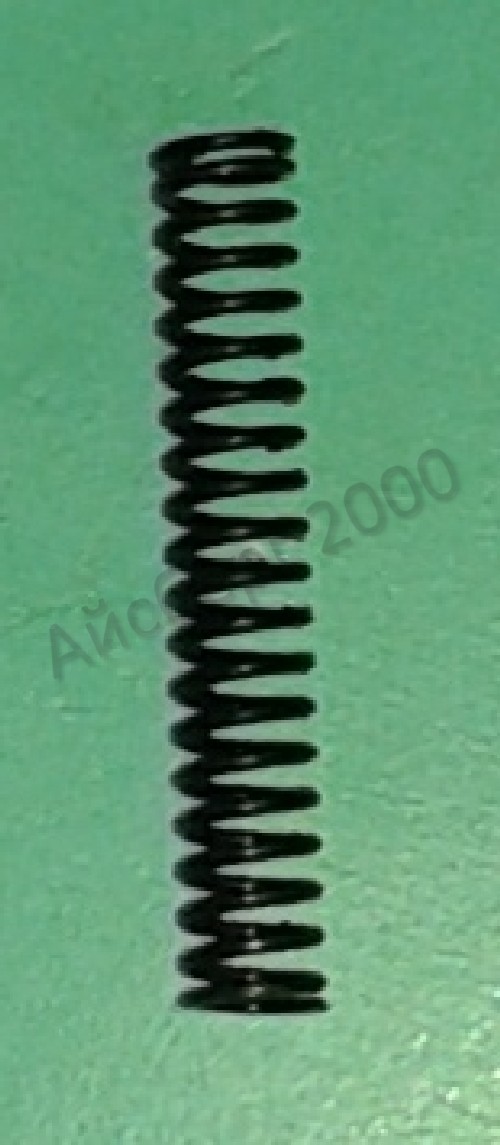

37	7/6 Пружина, 4-4500-66

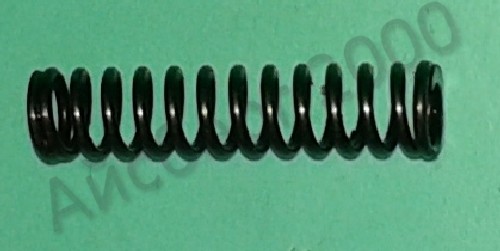

38	7/7 Пружина, 4-4500-67
39	7/8 Штифт, 5-3171-03

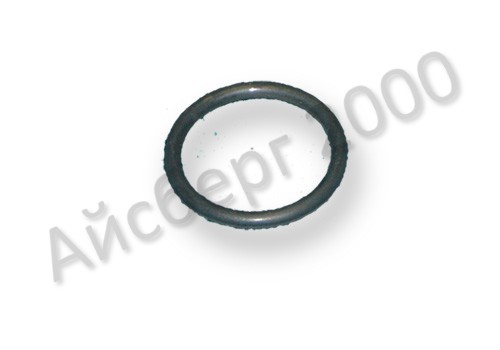

40	7/9 Кольцо "О", 50 х 40, CSN 02 9280.9

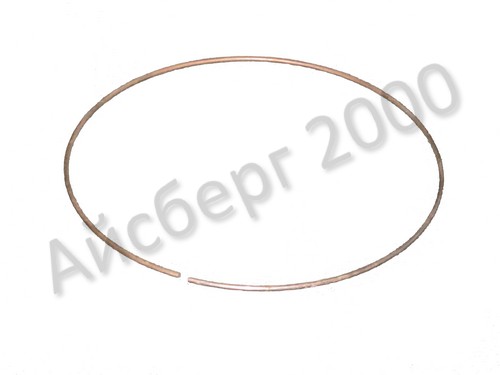

41	7/10 Предохранитель, 4-3940-18

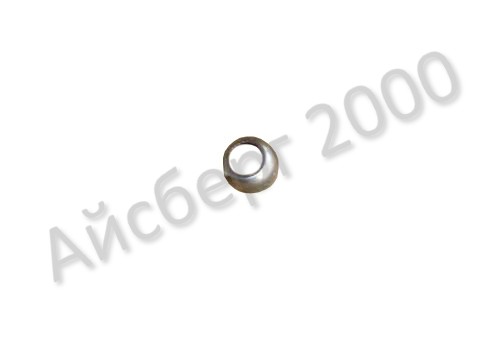

42	7/11 Чашка, 4-7-02389-02
43	Коленвал NF-411
44	Коленвал NF-611. 612
45	Коленвал NF-811, 812
46	Восстановление коленвала в номинальный размер

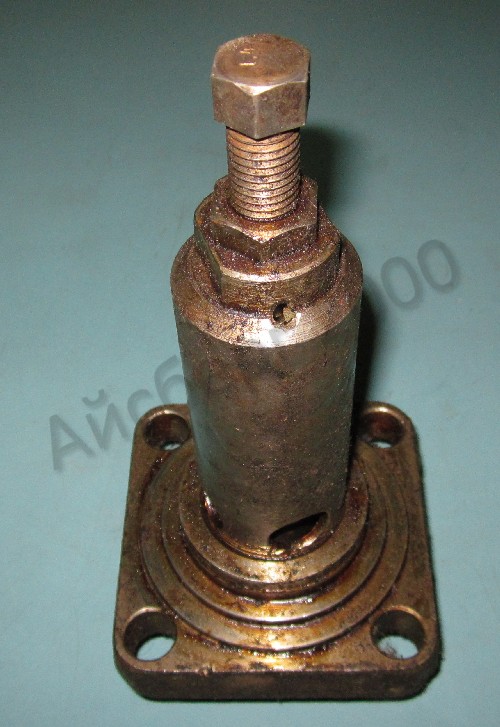

47	10/1 Предохранительный клапан, 3СН 9035-11 до 1,4 МПа

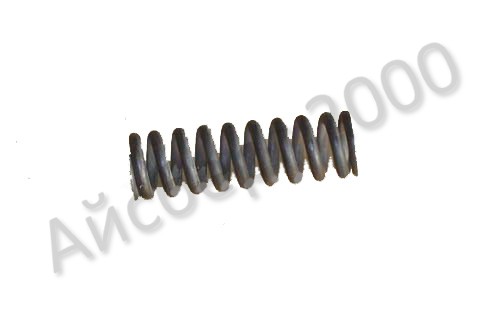

48	10/2 Пружина предохранительного клапана, 4-4500-33

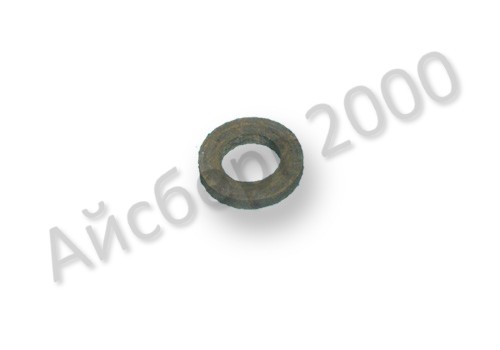

49	10/3 Уплотнит. прокладка предохранительного клапана, 5-0950-12

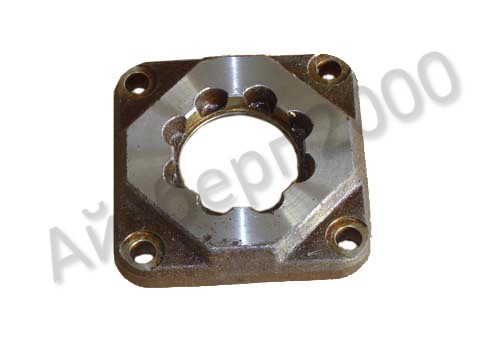

50	11/1 Крышка гильзы цилиндра, 2CH 5514-03

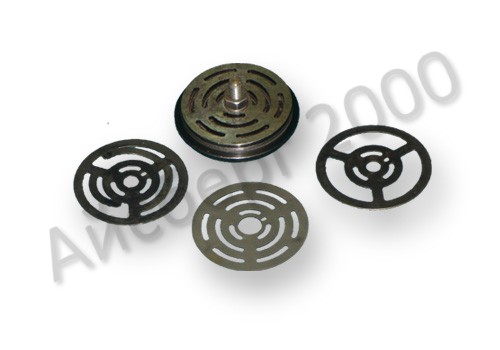

51	11/2 Клапан нагнетательный, 79P-P717, 4-4801-54

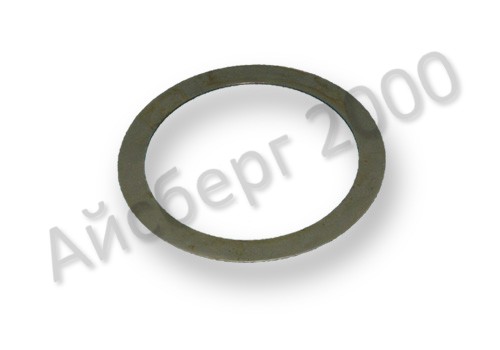

52	11/3 Пластина уплотнительная нагнетательного клапана, 4-4250-05

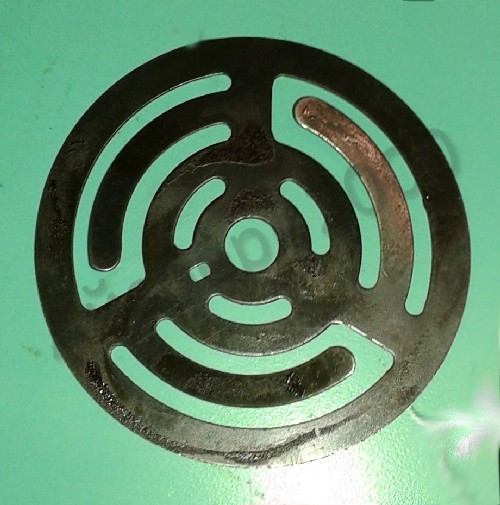

53	11/4 Пластина упругая нагнетательного клапана, 4-4420-14

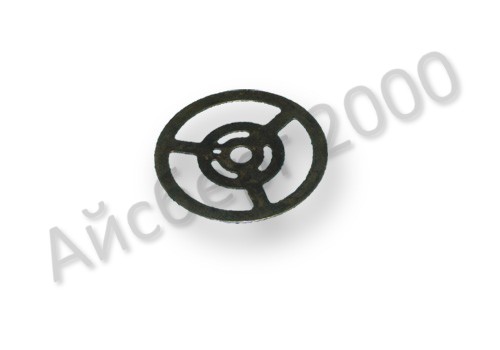

54	11/5 Пластина демпферная нагнетательного клапана, 4-4510-01

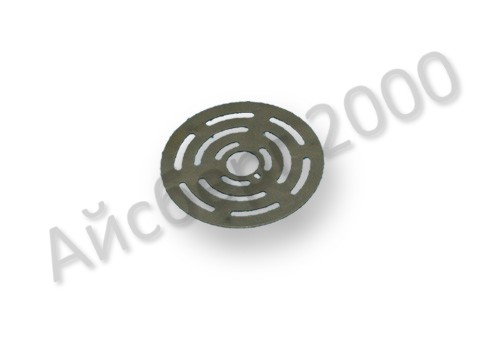

55	11/6 Пластина уплотнит. всасыв. клапана, 160х127х1,5 4-4200-52

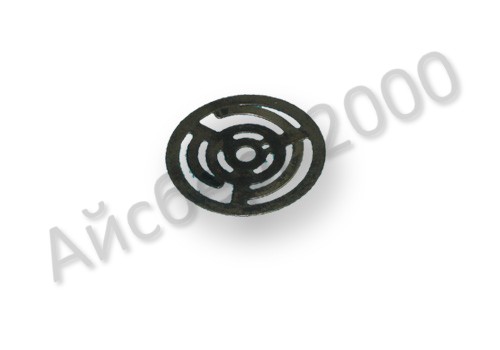

56	11/7 Пластина упругая всасыв. клапана, 160x127x1,1 4-4400-24

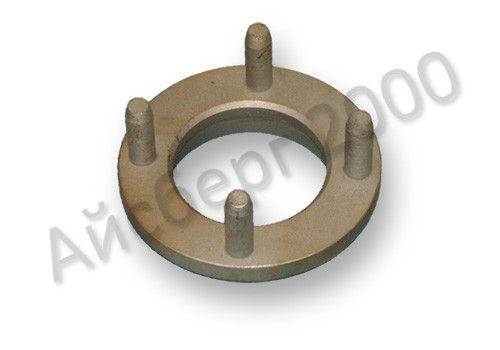

57	11/8 Прижимающее кольцо, 4CH 5550-02

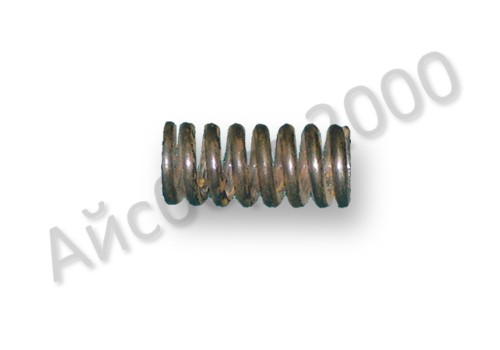

58	11/9 Пружина головки (клапана), 4-4500-31
59	12/1 Втулка подшипника, оригинал, 3CH5291-00 (шейка вала d 90 мм)

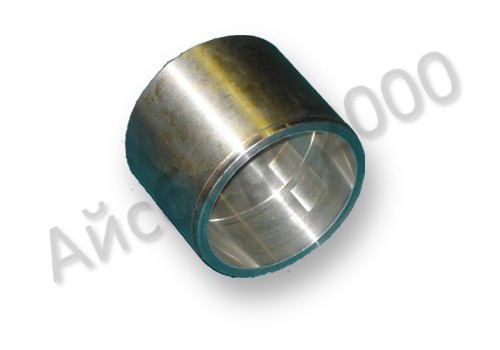

60	12/1 Втулка подшипника, 1 рем., 37-2802-02 (шейка вала d 89,75 мм)
61	12/1 Втулка подшипника, 2 рем., 37-2802-03 (шейка вала d 89,5 мм)

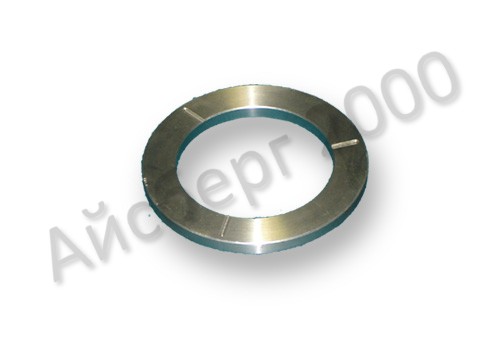

62	12/2 Подшипник аксиальный, 3CH 6351-00

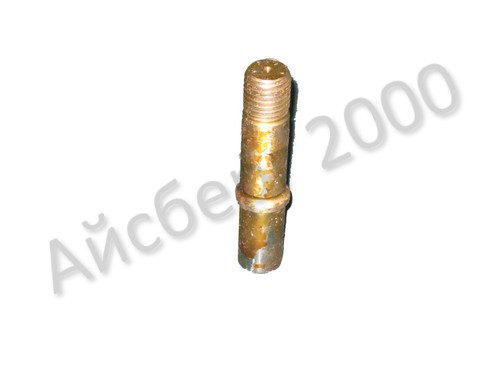

63	13/1 Палец муфты, 5-3104-01

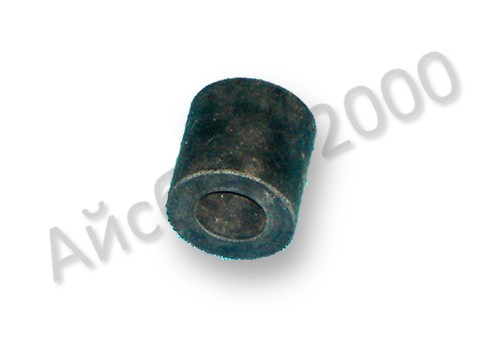

64	13/2 Резиновая вставка муфты, 4-7-26585-01

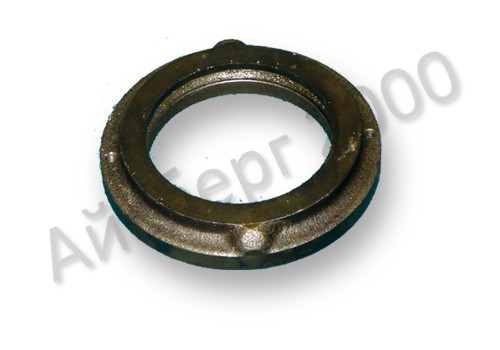

65	14/2 Кольцо фрикционное, стальное, 3CH 5420-03

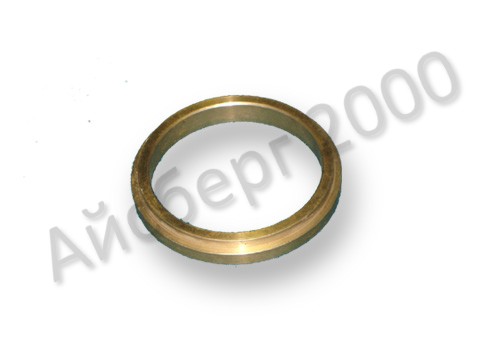

66	14/3 Кольцо фрикционное, бронзовое, 3СР 5420-02

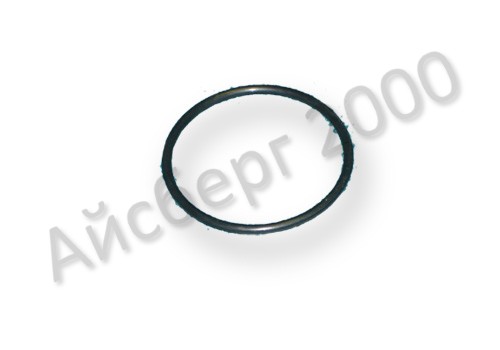

67	14/4 Кольцо сальника резиновое, 110 x 100 х 58, CSN029280.9
68	14/5 Кольцо сальника резиновое, 95 х 85 х 58, CSN 029280.9

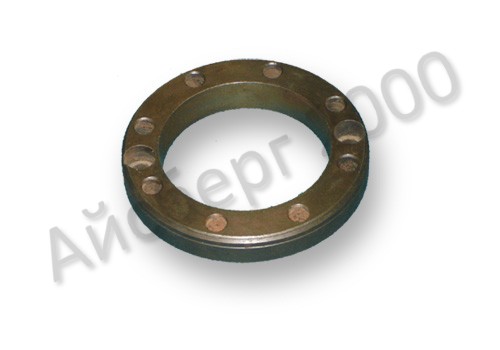

69	14/6 Кольцо сальника поводковое, 3-3930-17

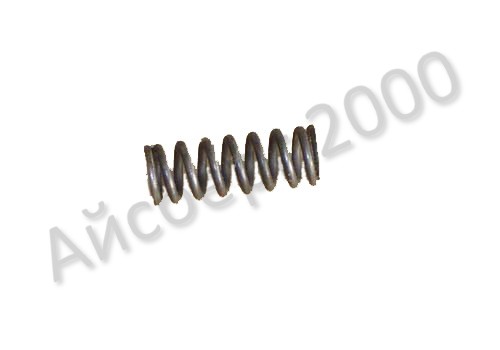

70	14/7 Пружина сальника, 4-4500-32

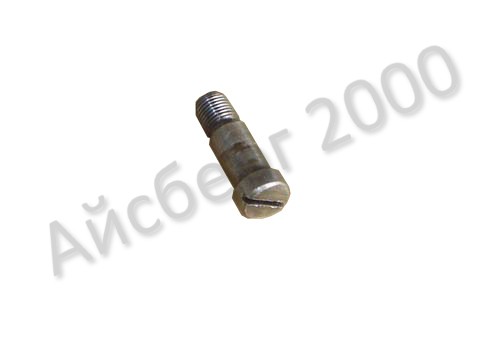

71	14/8 Болт М10, 5-03067-01
72	16 Стекло указателя уровня масла, 4-4090-00

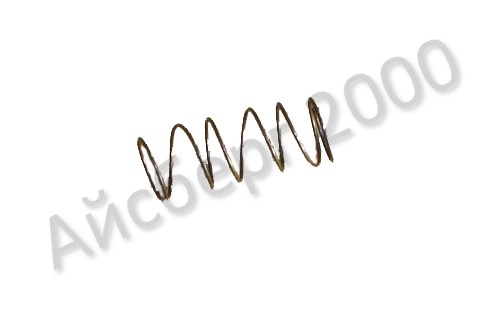

73	18 Пружина вентиля регуляции давления масла, 4-4500-40

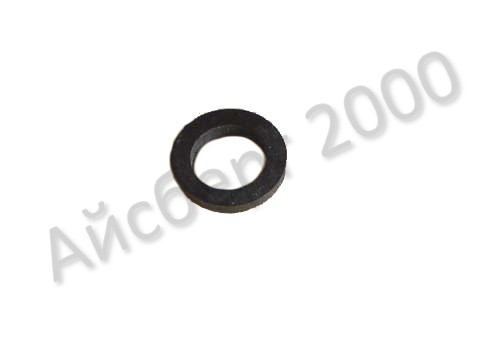

74	19 Уплотнение передней крышки, 4-4200-33
75	20 Уплотнение гильзы, 4-4204-07

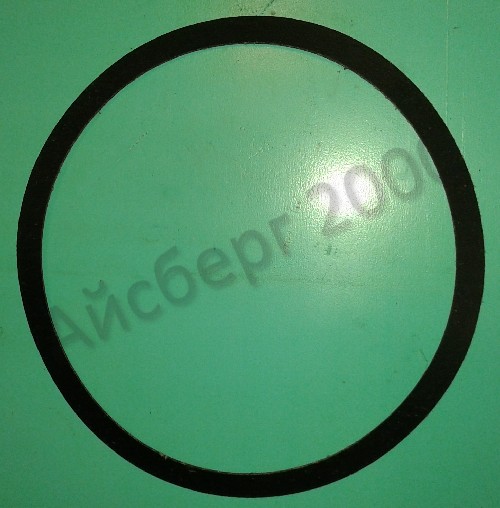

76	21 Уплотнение предохранительного клапана, 4-4204-08

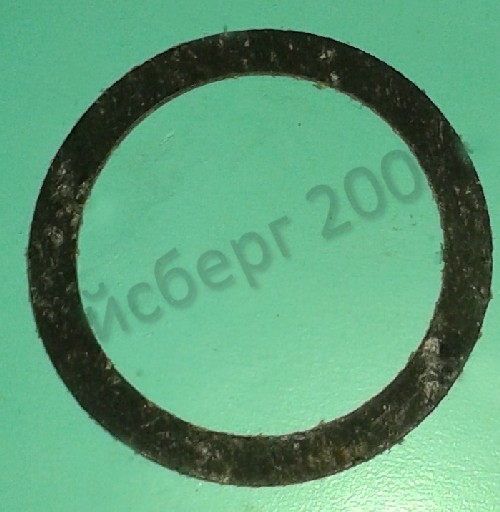

77	22 Уплотнение масляного фильтра, 4-4204-09

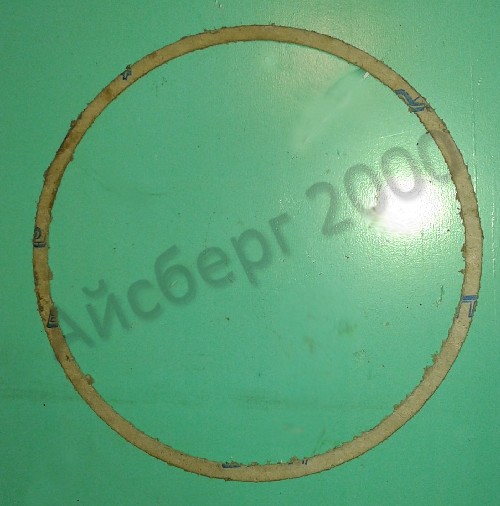

78	23 Уплотнение клапанной плиты, 4-4204-12

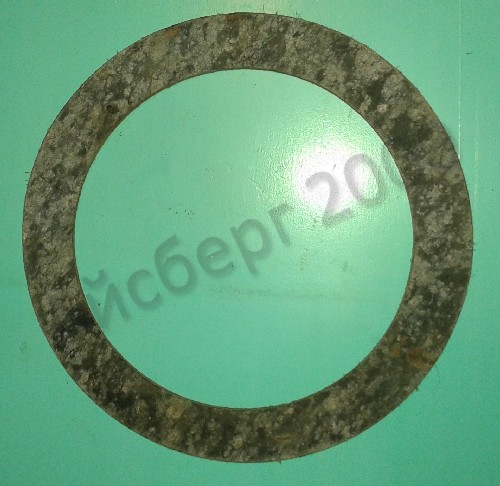

79	24 Уплотнение нагнетательного трубопровода, 4-4204-13

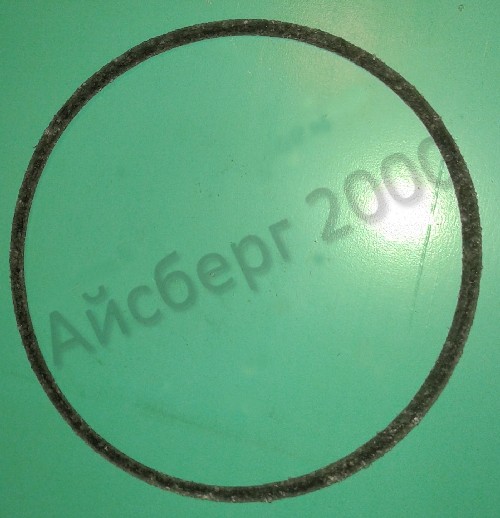

80	25 Уплотнение крышки сальника, 4-4204-14

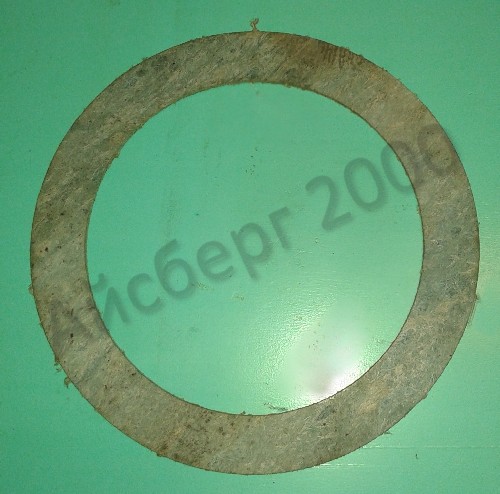

81	26 Уплотнение всасывающего фильтра, 44-4204-15

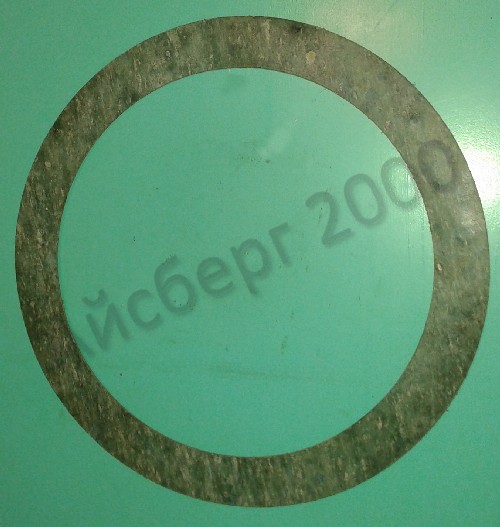

82	27 Уплотнение предохранительного клапана, 4-4204-18

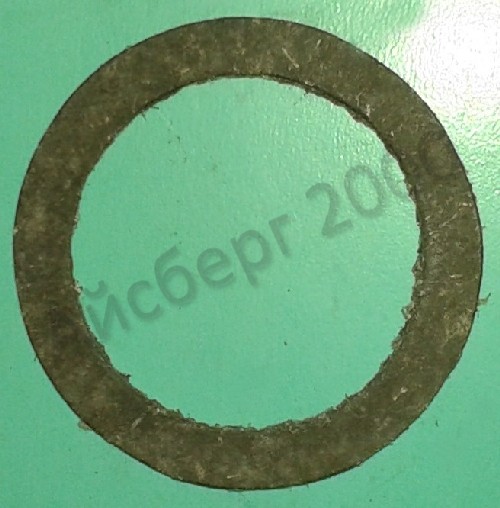

83	28 Уплотнение указателя уровня масла, 4-4204-40

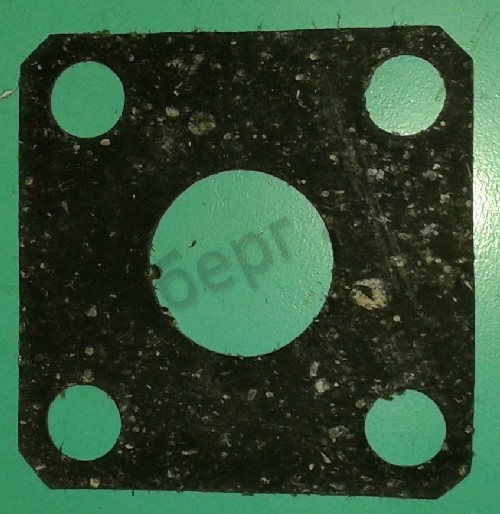

84	29 Уплотнение всасывающего трубопровода, NF-811,812, 4-4204-07

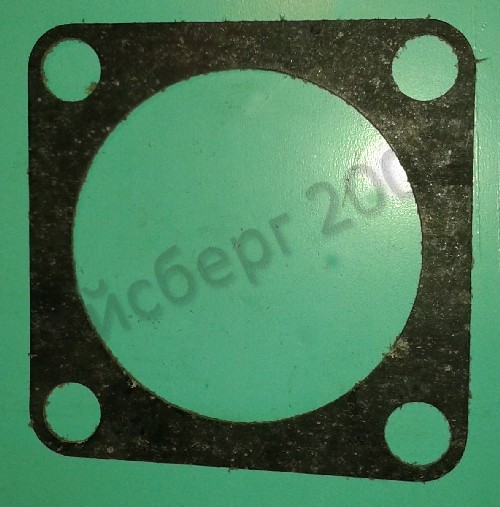

85	30 Уплотнение всасывающего фильтра, NF-811,812, 4-4204-08

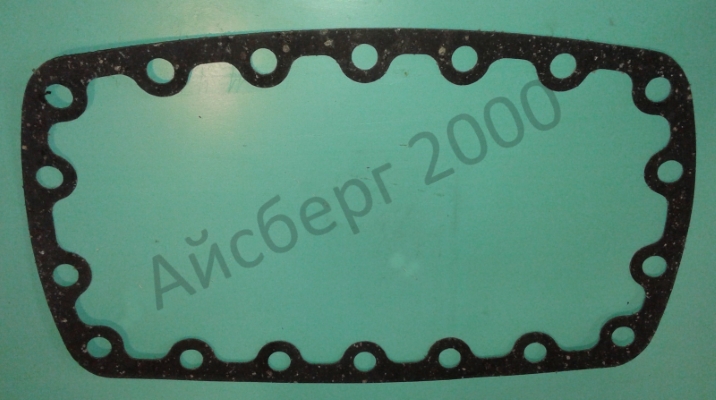

86	31 Уплотнение крышки головки, 2-4239-01
87	32 Уплотнение боковой крышки, 2-7-02995-00
88	33 Уплотнение задней крышки, 2-4239-03

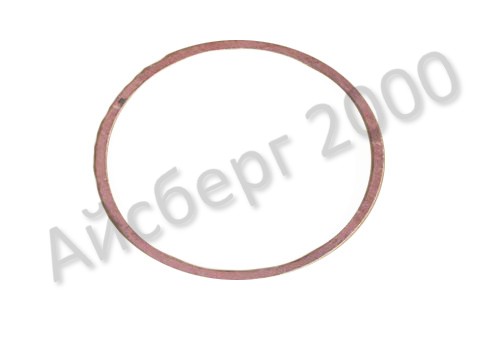

89	34 Уплотнение водяного пространства, 2-4239-04

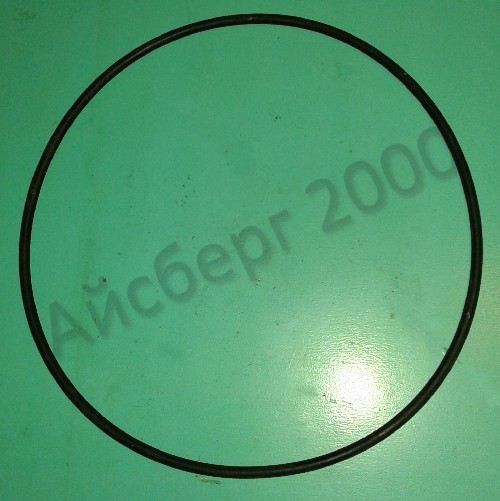

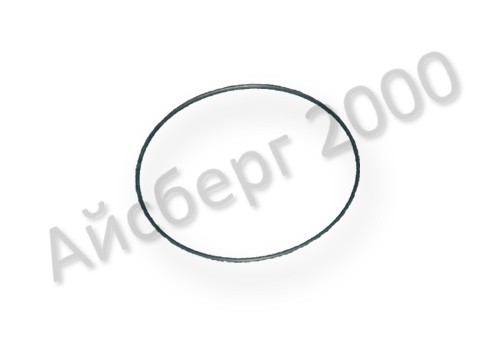

90	Уплотнение под гильзу 130 х 3, ЧСН 029281.9

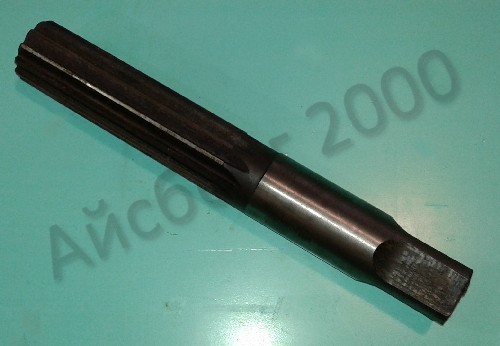

91	Развёртка нерегулируемая под втулку шатуна (диаметр 35 мм)
